Запчасти для тепловозов ТЭМ-2 и ТЭМ-18: узлы и подбор
Запчасти для ТЭМ-2 и ТЭМ-18
Справочная статья
Чем похожи и чем отличаются ТЭМ-2 и ТЭМ-18

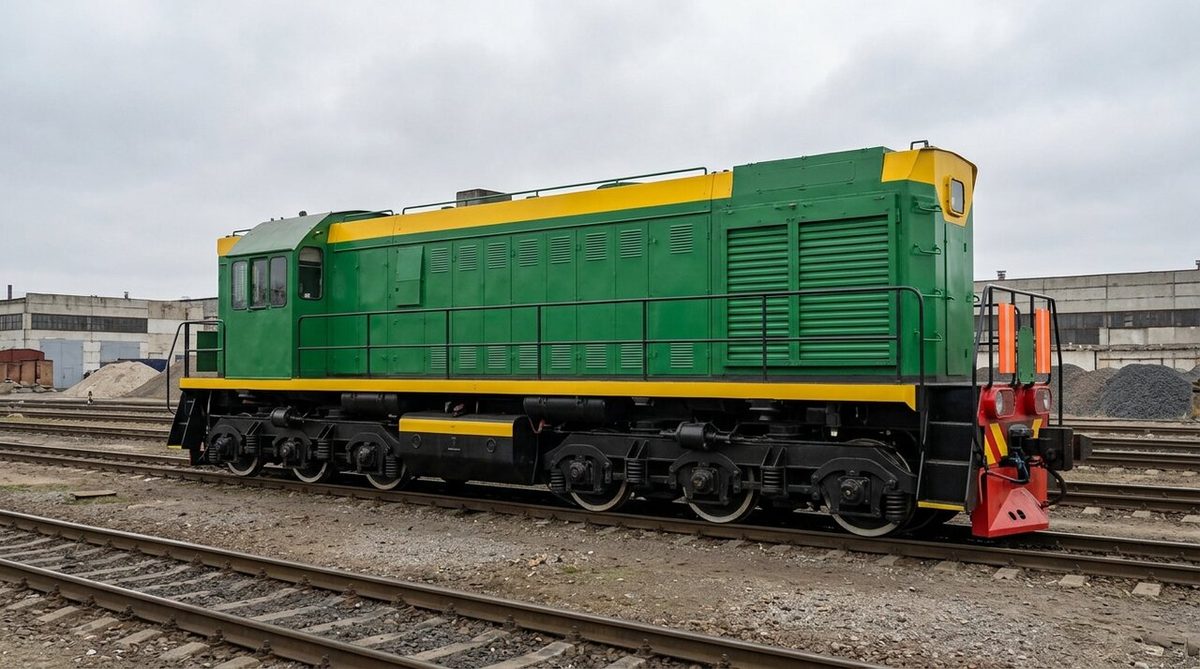

Маневровые тепловозы ТЭМ-2 и ТЭМ-18 с электрической передачей выпускал Брянский машиностроительный завод. ТЭМ-18 создан как развитие ТЭМ-2, поэтому у машин много общего по компоновке и узлам.
Общность не означает полной взаимозаменяемости. Часть деталей подходит на обе серии, часть отличается исполнением — это видно по обозначению, а не по названию.
На обоих тепловозах стоят дизели семейства Д50 (6ЧН31,8/33): на ТЭМ-2 — в составе дизель-генератора ПДГ1М, на ТЭМ-18 — в составе более поздних модификаций. Модель агрегата конкретной машины указана в её формуляре.
Ниже — основные узлы, по которым подбирают запчасти для тепловозов ТЭМ-2 и ТЭМ-18, и данные, которые нужны для заявки.
Основные узлы тепловоза ТЭМ-2 и ТЭМ-18
По этим группам удобно искать детали и составлять заявку
Дизель-генератор: дизель, тяговый генератор, вспомогательные агрегаты
Системы дизеля: топливная, масляная, охлаждения, воздухоснабжения
Тормозное оборудование: компрессор, краны машиниста, воздухораспределители, резервуары, рукава
Электрооборудование: тяговые электродвигатели, аппараты, реле, контроллер, измерительные приборы
Экипажная часть: тележки, колёсно-моторные блоки, буксы, рессорное подвешивание
Автосцепное устройство и ударно-тяговые приборы
Фильтры, подшипники и РТИ — расходные позиции всех систем
Какие детали заказывают чаще всего
Это позиции с понятным ресурсом, которые меняют при плановых ремонтах ТЭМ-2 и ТЭМ-18.
Цилиндропоршневая группа
Поршневые кольца, втулки цилиндров, поршни и уплотнения втулок дизеля Д50.
Топливная аппаратура
Форсунки, распылители, плунжерные пары и клапаны топливных насосов.
Фильтрующие элементы
Для масла, топлива и воздуха: меняются по регламенту и при ремонтах.
Тормоза и пневматика
Детали компрессора, диафрагмы и манжеты приборов, соединительные рукава.
Как читать обозначения деталей тепловоза
Как читать обозначения деталей тепловоза
Индекс изделия
Начало обозначения указывает на изделие или агрегат, к которому относится деталь: дизель, компрессор, аппарат.
Номер узла и детали
Следующие цифровые группы указывают сборочную единицу и позицию детали в ней по конструкторской документации.
Исполнение
Цифры после дефиса — исполнение. Детали с одним номером и разным исполнением могут отличаться размером или материалом.
Ремонтный размер
Для части деталей указывают ремонтный размер. Его выбирают по замерам при дефектовке.
Что подготовить к заявке
Эти данные снимают большую часть уточняющих вопросов.
Данные тепловоза
Серия, модификация и, по возможности, заводской номер и год постройки.
Данные детали
Обозначение (чертёжный номер), название, количество. Для резиновых и фильтрующих элементов — размеры.
Фото
Общий вид детали и крупный план маркировки. Снимок выручает, когда обозначение читается частично.
Вопросы о запчастях для ТЭМ-2 и ТЭМ-18
Коротко о совместимости, обозначениях и доставке.
Подходят ли запчасти от ТЭМ-2 на ТЭМ-18?
Ответ:
Частично. Многие узлы унаследованы от ТЭМ-2, но совместимость каждой детали проверяют по обозначению и модификации тепловоза.
Какой дизель стоит на ТЭМ-2?
Ответ:
Д50 (6ЧН31,8/33) в составе дизель-генератора ПДГ1М — шестицилиндровый рядный четырёхтактный дизель с наддувом.
Где найти обозначение детали?
Ответ:
На самой детали (клеймо, гравировка, отливка), в каталоге деталей тепловоза и в формулярах агрегатов.
Можно ли заказать без чертёжного номера?
Ответ:
Можно, но понадобятся название узла, фото и замеры. Подбор займёт больше времени, чем по номеру.
Как доставляют заказ?
Ответ:
Транспортными компаниями — Деловые Линии, КИТ, Байкал Сервис, СДЭК и другими по согласованию. До терминала в Красноярске груз доставляется бесплатно, возможен самовывоз со склада.
Подберём запчасти для ТЭМ-2 и ТЭМ-18
Итог: для точного подбора нужны серия и модификация тепловоза, полное обозначение детали, а если маркировка не читается — замеры и фото.
