РТИ для тепловозов и дизелей: виды, маркировка и подбор
РТИ для тепловозов и дизелей
Справочная статья
Что относится к РТИ и почему важен подбор
РТИ — резинотехнические изделия: уплотнительные кольца, манжеты, прокладки, диафрагмы, рукава, амортизаторы. На тепловозе и дизеле они держат давление в пневматической и топливной системах, разделяют масло и воду, гасят вибрацию.
Деталь стоит недорого, но её отказ останавливает машину: течь масла, падение давления в тормозной магистрали, вода в картере. Поэтому РТИ для тепловозов подбирают сразу по трём признакам — размеру, материалу и назначению.

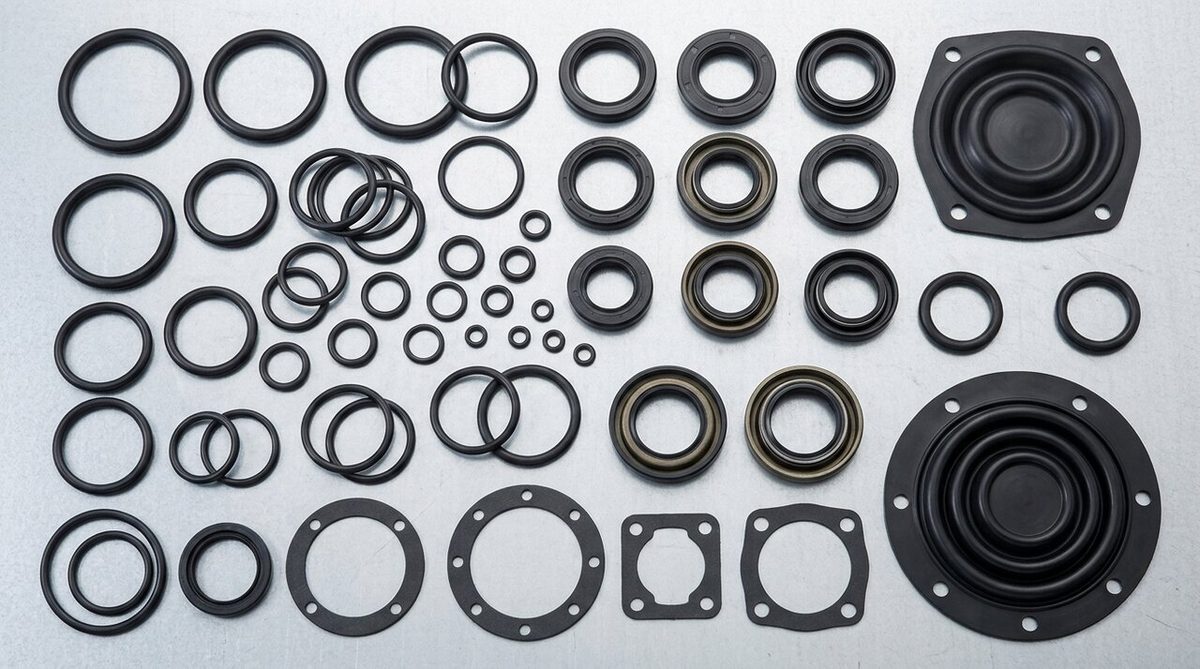

Основные виды РТИ на тепловозах и дизелях
Резинотехнические изделия для локомотивов по назначению
Резиновые уплотнительные кольца круглого сечения — неподвижные и подвижные уплотнения
Манжеты армированные — уплотнение вращающихся валов
Манжеты и кольца для пневматических и гидравлических цилиндров
Диафрагмы тормозных приборов и регуляторов
Прокладки фланцев, крышек и корпусов
Соединительные рукава тормозной магистрали и шланги систем дизеля
Амортизаторы и резинометаллические элементы креплений
Материал: какая резина нужна
Резину выбирают по рабочей среде и температуре. Внешне одинаковые кольца из разных смесей ведут себя по-разному.
Маслобензостойкая резина
Для контакта с маслом и топливом: уплотнения масляной и топливной систем дизеля.
Теплостойкие смеси
Для узлов с повышенной температурой. Подходящий каучук зависит и от температуры, и от среды — масла, воды или воздуха.
Морозостойкая резина
Для пневматики и узлов на открытом воздухе: сохраняет эластичность в мороз, что важно для тормозной системы зимой.
Стойкость к охлаждающей жидкости
Уплотнения втулок цилиндров и водяных насосов работают в горячей воде и не должны разбухать.
Как читать маркировку РТИ
Как читать маркировку РТИ
Кольца круглого сечения
В обозначении по ГОСТ 9833 указывают посадочные диаметры и диаметр сечения: например, «кольцо 050-058-46» — под диаметры 50 и 58 мм, сечение 4,6 мм. Дальше может идти группа резины.
Армированные манжеты
Обозначают тип, внутренний и наружный диаметры (d×D) и группу резины. Главное при подборе — размер вала и посадочного гнезда.
Изделия по чертежу
Диафрагмы, прокладки и фасонные уплотнения обозначают чертёжным номером, как металлические детали. Их подбирают только по номеру или образцу.
Дата изготовления
На упаковке или изделии указывают дату или партию. РТИ стареют и при хранении, поэтому дату стоит проверять.
Признаки, что РТИ пора менять
Резиновые детали редко отказывают внезапно — изменения видны при осмотре.
Течь по уплотнению
Масло или вода проступают по разъёму или валу — уплотнение потеряло упругость или износилось.
Утечки в пневмосистеме
Негерметичные диафрагмы, манжеты и рукава — частая причина медленной зарядки тормозной магистрали.
Трещины и затвердевание
Сетка трещин на поверхности и потеря эластичности — изделие состарилось.
Разбухание
Кольцо увеличилось в объёме и размягчилось — материал не подходит к рабочей среде.
Вопросы о РТИ для тепловозов и дизелей
Короткие ответы о подборе, материалах и хранении.
Можно ли поставить кольцо близкого размера?
Ответ:
Только если посадочные размеры и сечение совпадают в пределах допуска. Кольцо «чуть больше» перекручивается при монтаже, «чуть меньше» не держит давление.
Как подобрать уплотнительное кольцо без маркировки?
Ответ:
Измерьте диаметры вала и отверстия (или дна канавки) и глубину канавки. По этим данным кольцо подбирают по ГОСТ.
Почему кольцо разбухло через месяц?
Ответ:
Скорее всего, резина не рассчитана на эту среду — например, обычная резина в контакте с маслом.
Как хранить РТИ?
Ответ:
В темноте, без нагрузки и перегибов, вдали от нагревателей. Срок хранения зависит от материала и указан в стандарте или на упаковке.
Есть ли РТИ на складе?
Ответ:
На складе в Красноярске более 1000 наименований запчастей, в том числе РТИ. Наличие конкретной позиции уточняйте по обозначению или размерам.
Подберём РТИ для вашего узла
Итог: РТИ подбирают по посадочным размерам, материалу под рабочую среду и назначению узла; при разборке уплотнения меняют комплектом.
