Дизель Д49 (ЧН26/26): устройство, узлы и подбор запчастей

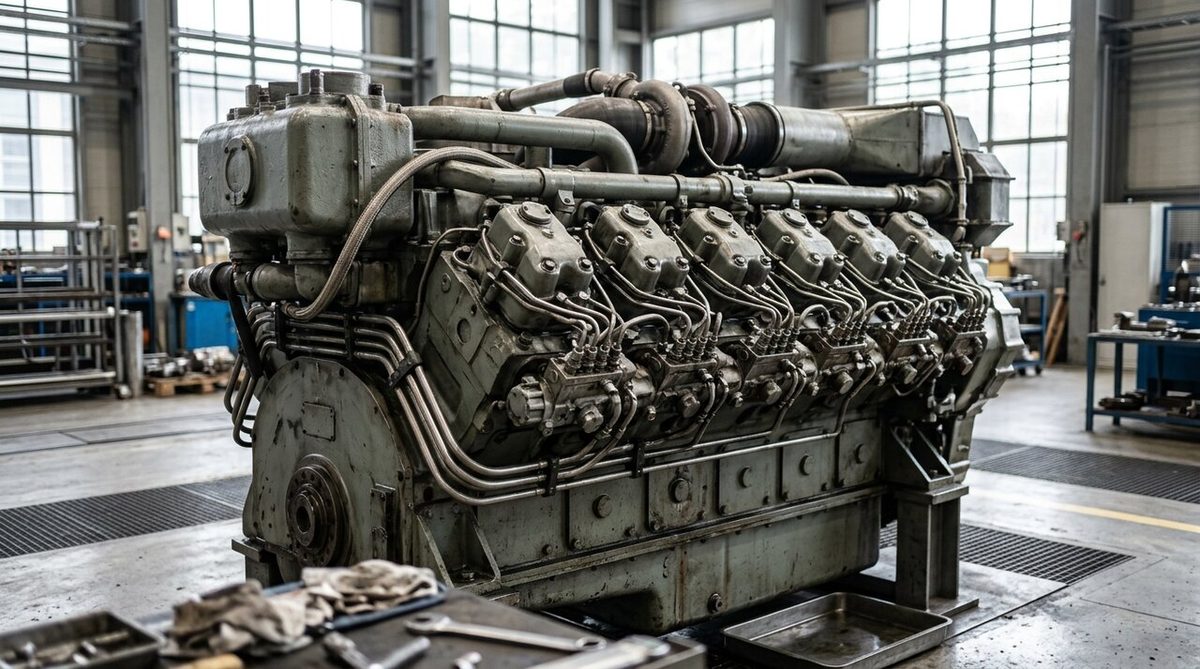

Дизель Д49 (ЧН26/26)
Справочная статья
Устройство дизеля Д49 коротко
Д49 — семейство четырёхтактных V-образных дизелей с газотурбинным наддувом. Обозначение ЧН26/26 читается так: Ч — четырёхтактный, Н — с наддувом, 26/26 — диаметр цилиндра и ход поршня в сантиметрах.
Двигатели выпускаются в исполнениях с разным числом цилиндров и стоят на маневровых и магистральных тепловозах, а также в дизель-генераторных установках. Д49 — в том числе дизель тепловоза ТЭМ-7.
Ниже — из каких узлов состоит двигатель, что в нём изнашивается чаще всего и какие данные нужны, чтобы подобрать запчасть без ошибки.
Основные узлы дизеля Д49
Что входит в конструкцию и на что чаще всего заказывают запчасти
Блок цилиндров и фундаментная рама — основа, на которой собран двигатель
Коленчатый вал с коренными и шатунными вкладышами
Шатунно-поршневая группа: поршни, поршневые кольца, пальцы, шатуны
Втулки цилиндров с уплотнительными кольцами
Крышки цилиндров с впускными и выпускными клапанами
Топливная аппаратура: топливные насосы высокого давления и форсунки
Турбокомпрессор и охладитель наддувочного воздуха
Масляный и водяной насосы, фильтры, регулятор частоты вращения
Типовые неисправности дизеля Д49
Большинство отказов проявляется заранее — по расходу масла, дымности, давлению и температуре. Ниже — частые признаки и узлы, которые стоит проверить в первую очередь.
Расход масла и прорыв газов в картер
Обычно указывает на износ поршневых колец и втулок цилиндров. Проверяют компрессию по цилиндрам и состояние колец; новые кольца подбирают под фактический размер втулки.
Дымный выхлоп и неровная работа цилиндров
Частая причина — форсунки: закоксованные распылители, неверное давление впрыска. Реже — износ плунжерных пар ТНВД или сбитая регулировка подачи.
Падение давления наддува
Возможны загрязнение или износ турбокомпрессора, засорение охладителя наддувочного воздуха, негерметичность воздушного тракта.
Вода в масле или уход охлаждающей жидкости
Часто виноваты уплотнительные кольца втулок цилиндров или трещины в крышках. Уплотнения меняют комплектом, резину подбирают по стойкости к среде и температуре.
Подбор запчастей для Д49: порядок действий
Подбор запчастей для Д49: порядок действий
Уточните модификацию дизеля
Номер и год выпуска двигателя указаны на табличке и в формуляре. От модификации зависят размеры и исполнение части деталей.
Найдите обозначение детали
Чертёжный номер выбит или отлит на самой детали либо указан в каталоге и формуляре. Это главный признак подбора: название само по себе неоднозначно.
Проверьте размер: номинальный или ремонтный
Вкладыши, поршневые кольца и ряд других деталей выпускаются в номинальном и ремонтных размерах. Нужный выбирают по замерам после дефектовки.
Решите, что менять комплектом
Кольца, уплотнения и прокладки при разборке узла обычно меняют полностью: снятая резина теряет форму.
Соберите данные для запроса
Обозначение, название, количество, фото детали и маркировки. Этого достаточно, чтобы проверить наличие и совместимость.
Что ещё проверить, пока узел разобран
Замена одной детали часто тянет за собой соседние. Эти позиции разумно осмотреть при том же ремонте.
Фильтры
Масляные и топливные элементы меняют после работ с топливной аппаратурой и цилиндропоршневой группой, чтобы продукты износа не попали в новые детали.
Вкладыши и подшипники
По состоянию вкладышей видно, как работала система смазки. Задиры и выкрашивание — повод искать причину, а не только менять вкладыш.
Резиновые уплотнения
Кольца и манжеты стареют даже без нагрузки. При разборке их меняют, а у новых проверяют дату изготовления.
Ответственный крепёж
Для шатунных и других нагруженных болтов решение о повторном использовании принимают по заводской документации.
Частые вопросы о дизеле Д49
Короткие ответы на вопросы, которые возникают при ремонте и заказе запчастей.
Что означает ЧН26/26?
Ответ:
Ч — четырёхтактный, Н — с наддувом, 26/26 — диаметр цилиндра и ход поршня в сантиметрах. В полном обозначении перед буквами ставят число цилиндров.
На каких тепловозах стоит Д49?
Ответ:
На маневровых и магистральных, в том числе на ТЭМ-7. Точную модификацию дизеля смотрите в формуляре тепловоза.
Можно ли подобрать запчасть по фото?
Ответ:
Фото помогает, но основа подбора — чертёжный номер и замеры. Крупный снимок маркировки ускоряет проверку.
Что такое ремонтный размер?
Ответ:
Размер детали под изношенную или обработанную сопряжённую поверхность. Его определяют замерами при дефектовке.
Почему уплотнения меняют комплектом?
Ответ:
После разборки резина теряет упругость и форму. Старые и новые кольца в одном узле повышают риск течи.
Есть ли минимальная сумма заказа?
Ответ:
Да, 1000 руб. Счёт на оплату выставляется после получения заявки.
Подберём запчасти для дизеля Д49
Коротко: при подборе опирайтесь на модификацию дизеля, полное обозначение детали и замеры, а не на название.
Если нужна проверка, пришлите список позиций — специалист уточнит детали и ответит по почте.
